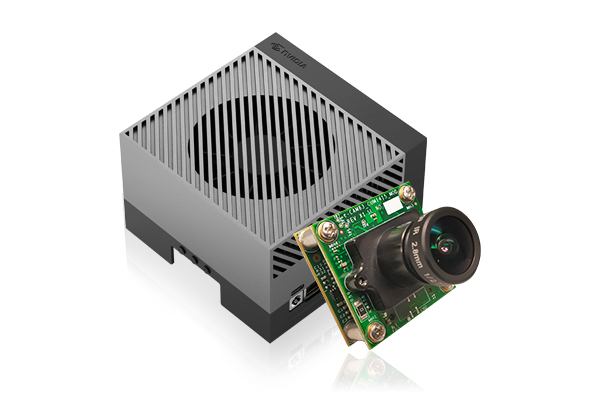

e-CAM80_CUOAGX - 4K-Kamera basierend auf SONY IMX415 für NVIDIA® Jetson AGX Orin™/ AGX Xavier™

e-CAM80_CUOAGX ist eine 8 MP Ultra Lowlight MIPI CSI-2 Kamera für NVIDIA® Jetson AGX Orin™/ AGX Xavier™. Diese Orin -Kamera basiert auf dem SONY STARVIS™ IMX415 CMOS-Bildsensor, der sowohl bei sichtbarem als auch bei schwachem Licht eine hervorragende Bildqualität liefert .

Es kann direkt mit dem NVIDIA® Jetson AGX Orin™/ AGX Xavier™-Entwicklerkit verbunden werden und ist in der Lage, 4K @ 60 fps zu streamen. Es verwendet den Bildsignalprozessor (ISP) des NVIDIA® Jetson AGX Orin™/ AGX Xavier™ um alle automatischen Funktionen auszuführen (automatischer Weiβabgleich, automatische Belichtungssteuerung).

  • Enthält e-CAM83_CUMI415_MOD - 8MP Sony® STARVIS-Kameramodul mit S-Mount-Objektivhalter.
  • Leistung bei extrem schwachem Licht
  • Hochgeschwindigkeits-2-Lane/4-Lane-MIPI-CSI-2-Schnittstelle zur Verbindung mit der CPU
  • Kann an das NVIDIA® Jetson AGX Orin™/AGX Xavier™-Entwicklerkit angeschlossen werden
  • Verwendet NVIDIA® Internal Image Signal Processor (ISP) zur Bildverarbeitung
  • Unkomprimiertes UYVY-Streaming
  • Bildrate: HD (1280 x 720) ** @ 89 fps, 1080P (1920 x 1080) * @ 60 fps, 4K 10BPP (3840 x 2160) @ 60 fps und 4K 12BPP (3840 x 2160) @ 30 fps
    Vollständige Details zur Bildrate finden Sie pdfDatenblatt
  • Betriebsspannung: 3,3 V +/- 5 %
  • Betriebstemperaturbereich: -30°C bis 70°C
  • Stromverbrauch: ~700mW/li>
  • Maβgeschneiderte LibArgus- Anwendung für Streaming, Bildaufnahme und Videoaufzeichnung
  • GStreamer-1.0-Unterstützung für Videoaufzeichnung und Netzwerk-Streaming
  • Grundplattengröβe (L x B): 30 mm x 30 mm
  • Adapterplattengröβe in mm (lxb): 30 x 30 (Höhe abhängig vom Objektiv)
  • Leichte, vielseitige und tragbare Multi-Board-Lösung
  • Länge des Mikrokoaxialkabels: 30 cm
  • Einhaltung
    • FCC
    • RoHS
  • Gestartet am:launch date
  • * - 1944 x 1096 wird auf der Anwendungsseite auf 1920 x 1080 zugeschnitten, um die Dummy-Bytes zu überspringen. 1944 x 1096 wird im gesamten Dokument als 1920 x 1080 bezeichnet.
  • ** - 1296 x 732 wird auf der Anwendungsseite auf 1280 x 720 zugeschnitten, um die Dummy-Bytes zu überspringen. 1296 x 732 wird vom Sensor durch Zuschneiden in der Mitte und Binning erreicht. 1296 x 732 wird im gesamten Dokument als 1280 x 720 bezeichnet.

Sensor:SONY STARVIS IMX415 CMOS Sensor

Fokustyp :Fester Fokus

Auflösung :8MP

Pixelgröβe :1.45µm x 1.45µm

Aktiver Sensorbereich :3864H x 2192V

Ausgabeformat :RAW Bayer 10/12-bit

Verschlusstyp :Elektronischer Rollladen

Halterung :M12 (S-Mount)

Sichtfeld :131° (D), 113° (H), 61° (V)(mit dem von e-con bereitgestellten Objektiv)

Linux-Kameratreiber:


Vollwertiger Linux-Kameratreiber für e-CAM80_CUOAGX mit NVIDIA® Jetson AGX Orin™/ AGX Xavier™-Entwicklerkit. Der Quellcode des Kameratreibers kann auf jede NVIDIA AGX Orin-Plattform portiert werden.

  • Unterstützte Jetpack- und L4T-Version
    • NVIDIA® Jetson AGX Orin™/ AGX Xavier™ - Jetpack 5.1.2 / L4T 35.4.1
  • V4L2-Linux-Treiber für MIPI CSI-2-Kameramodul
    • Videovorschau
    • Aufnahme von Standbildern
    • Kamerasteuerung über IOCTLs
  • Beispielanwendung mit Quellcode für Linux:
    • Videovorschau
    • Aufnahme von Standbildern in ausgewählten Sensormodi ( eCAM_argus_camera )
  • Kamerasteuerung
    • Belichtung (sowohl manuell als auch automatisch)
    • Sensorverstärkung
    • Expositionszeit
    • Bildfrequenz
    • Sensormodus-Index

Bitte kontaktieren Sie sales@e-consystems.com für eine Anpassung oder Portierung des Kameratreibers entsprechend Ihren Anforderungen.

Download e-CAM80_CUOAGX - Technical Dokumente:

 Bullat Arrow  Datenblatt

pdf e-CAM80_CUOAGX Datenblatt

pdf e-CAM80_CUOAGX Datenblatt zum Objektiv

 Bullat Arrow  Benutzerhandbuch

pdf e-CAM80_CUOAGX Erste-Schritte-Handbuch

pdf e-CAM80_CUOAGX Entwicklerhandbuch

pdf e-CAM80_CUOAGX eCAM_Argus App-Benutzerhandbuch

pdf e-CAM80_CUOAGX eCAM_Argus_Camera Build- und Installationshandbuch

pdf e-CAM80_CUOAGX Gstreamer-Nutzungshandbuch

pdf e-CAM80_CUOAGX Release-Paketmanifest

Download Selected Documents

  • e-CAM83_CUMI415_MOD - 4K-MIPI-Kameramodul mit Objektiv
  • Adapterplatine
  • Grundplatte
  • Mikro-Koaxialkabel
  • Linux-Treiber und Beispielanwendung

Bitte kontaktieren Sie sales@e-consystems.com für eine Anpassung oder Portierung des Kameratreibers entsprechend Ihren Anforderungen.
