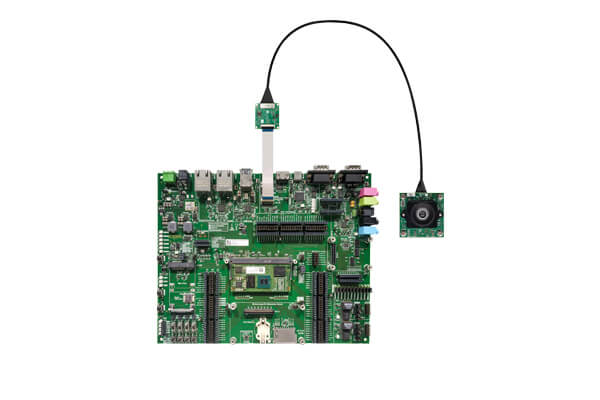

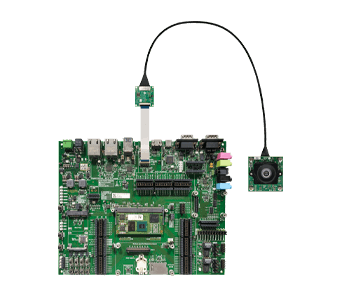

Dies ist die weltweit erste Global-Shutter-RGB-IR-Kamera mit einem eingebauten ISP, der in der Lage ist, sowohl RGB- als auch IR-Daten vom Sensorausgang zu trennen.
Vollständige Angaben zur Bildrate finden Sie im
Datasheet.
- Hauptmerkmale:
-
- Gehäuse e-CAM227_CUMI2312C_MOD - 2MP RGB-IR MIPI Kameramodul
- Bildrate: Streamt 2MP @ 36 Bilder/s
Vollständige Angaben zur Bildrate finden Sie imDatenblatt.
- Ausgabeformat: RGB - UYVY & IR - UYVY
- Hochgeschwindigkeits-4-Lane MIPI CSI-2 Schnittstelle
- Leichtes, vielseitiges und tragbares Design
- Eigenschaften des Moduls
-
- Sensor: OV2312 von OmniVision™
- Fokus-Typ: Fixfokus
- Sensorauflösung: 2MP
- Chroma: Farbe, NIR
- Verschlusstyp: Global-Shutter
- Optisches Format: 1/2.9"
- Ausgabeformat: Unkomprimiertes UYVY
- Pixel size: 3.0 μm x 3.0 μm
- SNR: 37.4dB
- Dynamikbereich: 68dB
- Aktive Fläche des Sensors: 1600H x 1300V
- Array-Gröβe: 1600 x 1300 Pixel
- Halterung: M12 (S-Mount)
- Sichtfeld: 87,89° (D), 80,86° (H), 50,72° (V) (mit dem von e-con gelieferten Objektiv)
- Elektrisch & mechanisch:
-
- Betriebsspannung: 3,3V +/- 5%
- Betriebstemperaturbereich: -40°C bis +80°C
- Gröβe in mm (L x H) :
- Modul: 30 x 30 mm
- Adapterplatine: 30 x 30 mm
- Gewicht der Karte:
- Ohne Objektiv: 15,5 Gramm
- Mit Objektiv: 19,5 Gramm
- Sonstiges:
-
- Konformität: RoHS
- Gestartet am:
- Die e-CAM27_CUiMX8 ist eine MIPI-4-Lane-Kamera und erfordert einen benutzerdefinierten Kameratreiber für iMX8. e-con Systems liefert den Kameratreiber zusammen mit der Kamerakarte.
- V4L2 Linux-Treiber für MIPI CSI-2 Kameramodul
-
- Videovorschau
- Standbilderfassung
- Kamerasteuerung über IOCTLs
- Beispielanwendung mit Quellcode für Linux:
-
- Videovorschau
- Standbilderfassung bei ausgewählten Auflösungen
- Kamera-Steuerungen:
-
- Helligkeit
- Kontrast
- Farbsättigung
- Verstärkung
- Bildschärfe
- Belichtung
- Bitte wenden Sie sich bei Anpassungswünschen an camerasolutions@e-consystems.com
| Teil-Nr | Beschreibung | Musterpreis (1 Unit) |
Kauf |
|---|---|---|---|
| e-CAM27_CUiMX8 | 2MP MIPI-Kamerakarte für iMX8-Prozessor |
- |
|
e-CAM27_CUiMX8-2MP MIPI-Kamerakarte für iMX8-Prozessor
Musterpreis (1 Einheit)--
Für alle Anfragen schreiben Sie bitte an camerasolutions@e-consystems.com ür weitere Details.
Inhalt des Kits:
- e-CAM27_CUiMX8:
-
- e-CAM227_CUMI2312C_MOD Kameramodul
- Kamera-Adapterplatine
- Verdin-Adapterplatine
- Mikrokoaxialkabel
- FFC-Kabel
- Software: (Benutzer müssen die Software von der e-con Developer Resource herunterladen).
-
- Vorgefertigte Bilder für eine sofortige Evaluierung
- V4L2 - Linux-Treiber-Quellcode
- Beispielhafte Vorschauanwendung mit vorgefertigten Binärdateien
